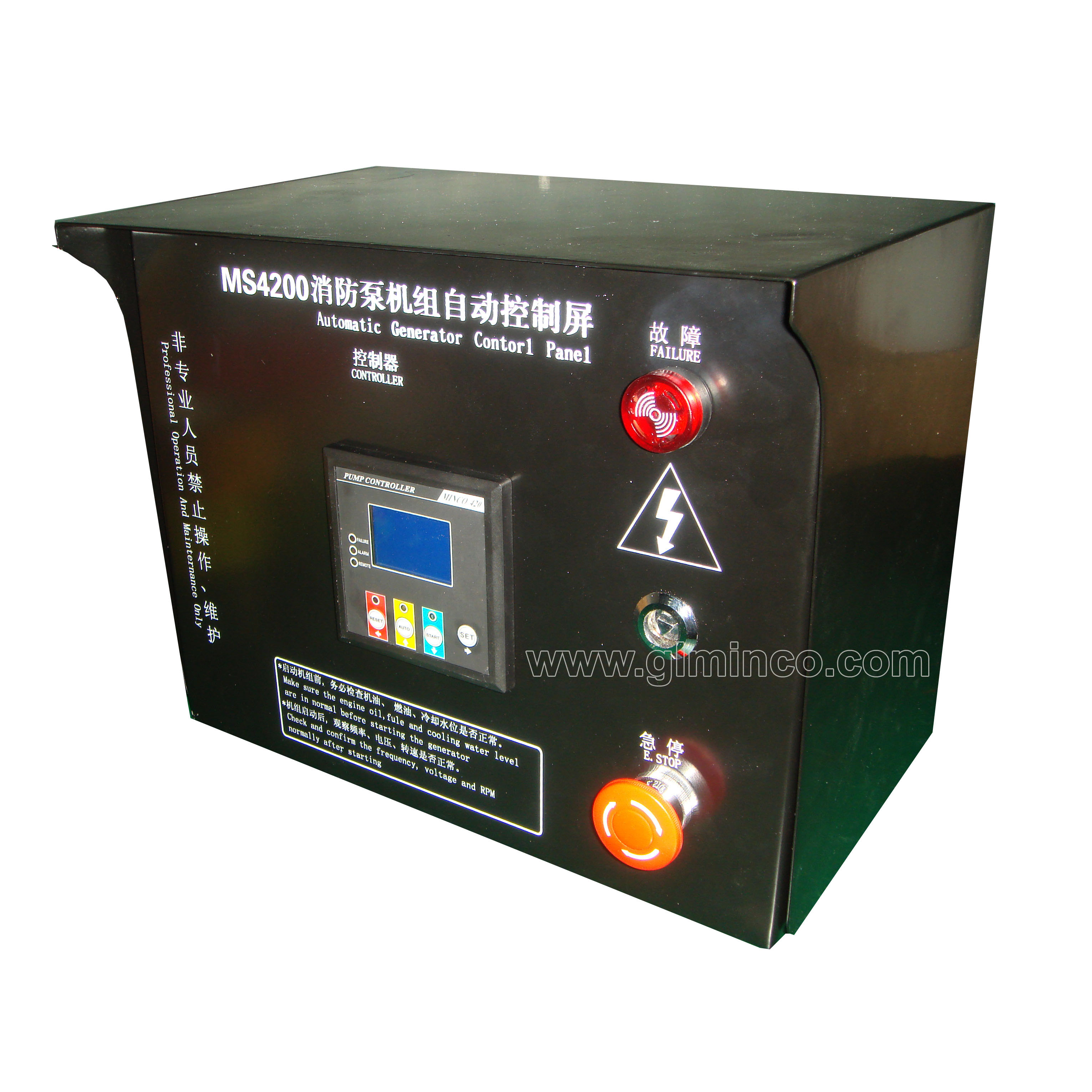

MS4200 消防泵机组自动控制屏

更新:2014/5/23      点击:
  • 编  号:
    型  号:MS4200
    具体价格来电咨询!400-822-7636
    出品单位:桂林铭和
产品介绍

S4200控制屏可与各类型柴油发动机驱动的水泵配套,组成自动化智能化的水泵机组。该屏的控制系统以智能控制器Minco 420为控制核心,具有完备的发动机监测控制功能、自动化设置功能及自动保护功能。系统采用大屏幕液晶中文菜单显示,人机界面清晰、操作简便。系统预留有手动应急操作配置,以确保操控的可靠性。

MS4200系统预留有消防信号接入、远程启动等智能化配置,可以广泛应用在智能楼宇的消防水泵自动化控制系统。相对于落地式MS4000机柜,MS4200的优点是直接挂装在机组上,安装简便,接入功能完备。

一、功能特性
1)、宽温背光128×64点阵液晶显示;
2)、同时具备中英文双语菜单,交互式操作,不需要电脑即可完成所有设置及操作;
3)、自动启动、自动保护、自动带载控制;
4)、自动保护功能完善,具体告警信息及工作状态直接字符显示,故障信息记录多达50条;
5)、扬程测量、水温、油压、油位等接入参数丰富;
6)、启动、供油继电器触点容量均达10A/250VAC/30VDC以上,其余为5A;
7)、输入输出自定义,定时启停机功能;
8)、通讯型的带RS232或RS485通讯(可选),附“四遥”监控软件,提供远程监控。

二、控制参数列表
1)、开关量输入 6项
远程启动、紧急停机、自定义输入1-4(均可选:监视,油压低;水温高;升速限位;降速限位;油温高; 油位低(告警不停机),油位高,浮充失败告警,告警,告警不停机(运行期间),告警停机,油压允许,远复等)。
2)、继电器输出 6项
启动,供油,自定义输出(1-4)(均可选:公共故障;辅助停机;机组合闸;自动;怠速闭合;怠速断开;预供;预热;升速;降速;超速;低速,高速,电池低,泵油,报警)。
3)、延时设置 22项
冷却停机延时;机组启动延时;启动间隔延时;启动运转延时;旁路监视延时;停机断油延时;预供延时;怠速启动延时;怠速停机延时;升速延时;辅助输入一延时;辅助输入二延时;辅助输入三延时;辅助输入四延时;扬程故障延时;电池低延时;倒转换延时;失速延时;超速延时;保留;暖机延时;降速延时。
4)、系统参数设置查看 19项
脱扣转速,飞轮齿数;扬程标定;设置密码;设备地址;供油设置;输出一设置;输出二设置;输出三设置;输出四设置;输入一设置;输入二设置;输入三设置;输入四设置;启动方式; 显示切换方式;语言选择;背光选择;上电显示。

三、技术特性
1)、市电监测输入电压: AC 200-240V ,
2)、工作电压:DC 8-36 V;
3)、最大输出电流:启动10A,供油10A,怠速 10 A;
4)、消防信号接入方式:继电器输入或通讯监控输入;

四、 外观特性
1)、外形尺寸:宽350×高275×深180mm
2)、重量: 6.5kg。
